Лазерное 3D сканирование

Лазерное сканирование является сегодня новейшей технологией, и, несмотря на относительно небольшой срок своего существования, нашло применение во многих геодезических задачах.

3D сканирование используется во многих задачах: промышленная, архитектурная, гражданская съемка, городской топографии, горной промышленности, археология, инженерный и механический контроль замеров и пт.

Суть технологии лазерного сканирования заключается в определении пространственных координат точек поверхности объекта. Это реализуется посредством измерения расстояния до всех определяемых точек с помощью лазерного безотражательного дальномера.

При каждом измерении луч дальномера отклоняется от своего предыдущего положения так, чтобы пройти через узел некой мнимой нормальной сетки, называемой еще сканирующей матрицей. Количество строк и столбцов матрицы может регулироваться. Чем выше плотность точек матрицы, тем выше плотность точек на поверхности объекта. Измерения производятся с очень высокой скоростью - тысячи измерений в секунду. Прибор, реализующий на практике приведенную технологию измерений, называется лазерным сканером. Результатом работы сканера является множество точек с вычисленными трехмерными координатами. Такие наборы точек принято называть облаками точек или сканами. Обычно количество точек в одном облаке может варьироваться от нескольких десятков тысяч до нескольких миллионов.

В большинстве сканеров используется импульсный лазерный дальномер. На пути к объекту импульсы лазерного излучения отражаются зеркалом, которое осуществляет пошаговое отклонение лазерного луча в вертикальной плоскости. В горизонтальной плоскости вращается сам сканер.

Наземное лазерное сканирование - на сегодняшний день самый оперативный и производительный способ получения точной и наиболее полной информации о пространственном объекте.

Преимущества метода перед тахеометрической съемкой и другими наземными видами съемки: мгновенная трехмерная визуализация; высокая точность; несравнимо более полные результаты; быстрый сбор данных; обеспечение безопасности при съемке труднодоступных и опасных объектов.

Материальные затраты по сбору данных и моделированию объекта методами трехмерного наземного лазерного сканирования на небольших участках и объектах сопоставимы с традиционными методами съемки, а на участках большой площади или протяженности – существенно ниже. Даже при сопоставимых расходах на съемку, полнота и точность результатов наземного лазерного сканирования позволяют избежать дополнительных расходов на этапах проектирования, строительства и эксплуатации объекта.

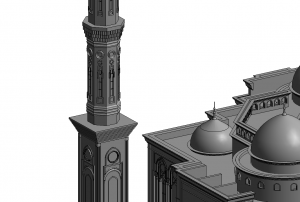

Лазерное 3D сканирование в архитектуре востребовано благодаря высокой точности, скорости измерений, миллиметровой детальности и отсутствию человеческого фактора.

Подробнее

Высокая скорость сканирования, возможность проведения измерений труднодоступных и опасных участков делает 3D сканирование очень полезным и в некоторых случаях незаменимым инструментом.

Подробнее

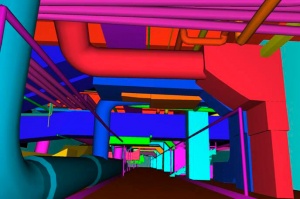

Эффективный метод контроля при проектировании и строительстве - BIM (Building Information Model) с применением лазерного 3D сканирования

Подробнее

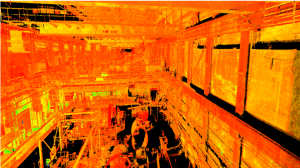

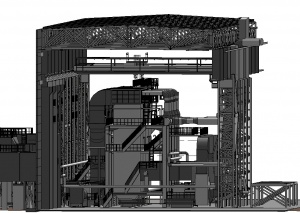

Использование лазерного 3D сканирования в реконструкции завода, фабрики, цеха или любого другого промышленного здания является самым быстрым, точным и полным решением.

Подробнее

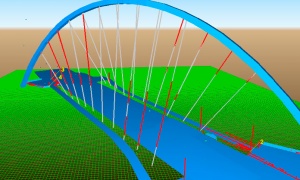

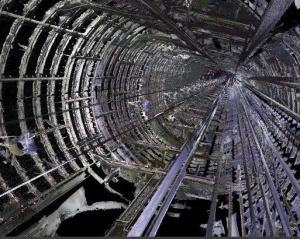

Лазерное 3D сканирование может одинаково эффективно применяться при проектировании, строительстве, эксплуатации таких линейных сооружений как авто и железные дороги, тоннели, мосты и т.д.
